贵阳高新益舸电子的 22 mm 方形 MOV——UL 1449 Recognized，档案号 E335803，共 22 个认证型号，压敏电压 100 V 至 820 V。

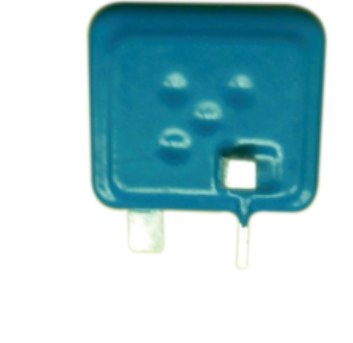

22S 系列是贵阳高新益舸电子有限公司生产的22 mm 方形、环氧封装的氧化锌压敏电阻，面向浪涌保护器（SPD）制造商与 OEM。额定 In 10 kA / Imax 20 kA（8/20 µs），全系列压敏电压 100 V 至 820 V，共 22 个型号。压敏芯片在我们贵阳工厂自产——压片、烧结、金属化、涂覆、测试全程自有，不外购——公差与浪涌额定值因此保持批次间一致。在北美，该系列由 Flyboat Electronic LLC 提供支持，它是工厂在 Bellevue, WA 的销售与工程中心。
| 认证表述 | UL 1449 Recognized，档案号 E335803 |
| 标准 | UL 1449；CSA C22.2 No. 269.5-17（Type 5 元件认可） |
| 持证人 | GUIYANG YIGE HI-TEC ELECTRONIC CO LTD |
| UL Product iQ 类别 | VZCA2 (United States), VZCA8 (Canada) |
| 22S 覆盖范围 | 22 个认证型号，压敏电压 100–820 V |
如何核查：打开 UL Product iQ（productiq.ulprospector.com），搜索档案号 E335803——公开记录中列有全部覆盖型号。我们的 MOV 是 UL 认可元件（Recognized components），用于装入 SPD 等终端产品，并非 “UL Listed” 终端产品。全部系列的认证覆盖见认证页。
型号以 22SK 开头，后接三位数字代码。代码表示压敏电压：前两位为有效数字，第三位表示其后跟几个 0——431 = 430 V，821 = 820 V。（每个型号的最大持续工作电压是另一个更低的数据手册数值。）
| 型号 | 压敏电压 | 型号 | 压敏电压 |
|---|---|---|---|
| 22SK101 | 100 V | 22SK121 | 120 V |
| 22SK151 | 150 V | 22SK181 | 180 V |
| 22SK201 | 200 V | 22SK221 | 220 V |
| 22SK241 | 240 V | 22SK271 | 270 V |
| 22SK301 | 300 V | 22SK331 | 330 V |
| 22SK361 | 360 V | 22SK391 | 390 V |
| 22SK431 | 430 V | 22SK471 | 470 V |
| 22SK511 | 510 V | 22SK561 | 560 V |
| 22SK621 | 620 V | 22SK681 | 680 V |
| 22SK711 | 710 V | 22SK751 | 750 V |
| 22SK781 | 780 V | 22SK821 | 820 V |
列定义：U1mA = 直流 1 mA 时的压敏电压；ΔU1mA = 压敏电压公差；UAC / UDC = 最大持续工作电压；In = 标称放电电流（8/20 µs）；Imax = 最大放电电流（8/20 µs）；UP = In 时的钳位电压，以参考值–比值表示；ETM = 最大能量吸收（2 ms）。认证标记按产品手册参数表转录。
| 型号 | U1mA (V) | ΔU1mA (%) | UAC (V) | UDC (V) | In (kA) | Imax (kA) | UP (V) | ETM (J) | UL | C-UL | TÜV |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 22SK101 | 100 | ±10 | 60 | 85 | 10 | 20 | 360-3.6 | 100 | ✓ | ✓ | — |
| 22SK121 | 120 | ±10 | 75 | 100 | 10 | 20 | 400-3.6 | 125 | ✓ | ✓ | — |
| 22SK151 | 150 | ±10 | 95 | 125 | 10 | 20 | 450-3.0 | 160 | ✓ | ✓ | — |
| 22SK181 | 180 | ±10 | 115 | 150 | 10 | 20 | 490-2.8 | 190 | ✓ | ✓ | — |
| 22SK201 | 200 | ±10 | 130 | 170 | 10 | 20 | 520-2.6 | 220 | ✓ | ✓ | — |
| 22SK221 | 220 | ±10 | 140 | 180 | 10 | 20 | 550-2.6 | 240 | ✓ | ✓ | — |
| 22SK241 | 240 | ±10 | 150 | 200 | 10 | 20 | 600-2.6 | 260 | ✓ | ✓ | — |
| 22SK271 | 270 | ±10 | 175 | 225 | 10 | 20 | 680-2.6 | 300 | ✓ | ✓ | — |
| 22SK301 | 300 | ±10 | 195 | 250 | 10 | 20 | 770-2.6 | 330 | ✓ | ✓ | — |
| 22SK331 | 330 | ±10 | 210 | 270 | 10 | 20 | 830-2.55 | 360 | ✓ | ✓ | — |
| 22SK361 | 360 | ±10 | 230 | 300 | 10 | 20 | 910-2.55 | 410 | ✓ | ✓ | — |
| 22SK391 | 390 | ±10 | 250 | 320 | 10 | 20 | 1000-2.55 | 450 | ✓ | ✓ | — |
| 22SK431 | 430 | ±10 | 275 | 350 | 10 | 20 | 1050-2.45 | 510 | ✓ | ✓ | — |
| 22SK471 | 470 | ±10 | 300 | 385 | 10 | 20 | 1100-2.4 | 550 | ✓ | ✓ | — |
| 22SK511 | 510 | ±10 | 320 | 410 | 10 | 20 | 1150-2.35 | 590 | ✓ | ✓ | — |
| 22SK561 | 560 | ±10 | 350 | 450 | 10 | 20 | 1250-2.35 | 640 | ✓ | ✓ | — |
| 22SK621 | 620 | ±10 | 385 | 505 | 10 | 20 | 1450-2.3 | 700 | ✓ | ✓ | — |
| 22SK681 | 680 | ±10 | 420 | 560 | 10 | 20 | 1600-2.3 | 710 | ✓ | ✓ | — |
| 22SK711 | 710 | ±10 | 440 | 585 | 10 | 20 | 1650-2.3 | 715 | ✓ | ✓ | — |
| 22SK751 | 750 | ±10 | 460 | 615 | 10 | 20 | 1700-2.3 | 720 | ✓ | ✓ | — |
| 22SK781 | 780 | ±10 | 485 | 640 | 10 | 20 | 1750-2.3 | 725 | ✓ | ✓ | — |
| 22SK821 | 820 | ±10 | 510 | 670 | 10 | 20 | 1800-2.3 | 730 | ✓ | ✓ | — |
低残压系列，针对 In 下更低的钳位电压优化。列定义同上方常规表。
| 型号 | U1mA (V) | ΔU1mA (%) | UAC (V) | UDC (V) | In (kA) | Imax (kA) | UP (V) | ETM (J) | UL | C-UL | TÜV |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 22SK431 | 430 | ±10 | 275 | 350 | 10 | 20 | 990-2.2 | 510 | ✓ | ✓ | — |
| 22SK471 | 470 | ±10 | 300 | 385 | 10 | 20 | 1070-2.2 | 550 | ✓ | ✓ | — |
| 22SK511 | 510 | ±10 | 320 | 410 | 10 | 20 | 1150-2.2 | 590 | ✓ | ✓ | — |
| 22SK561 | 560 | ±10 | 350 | 450 | 10 | 20 | 1250-2.15 | 640 | ✓ | ✓ | — |
| 22SK621 | 620 | ±10 | 385 | 505 | 10 | 20 | 1350-2.1 | 700 | ✓ | ✓ | — |
| 22SK681 | 680 | ±10 | 420 | 560 | 10 | 20 | 1520-2.1 | 710 | ✓ | ✓ | — |
| 22SK711 | 710 | ±10 | 440 | 585 | 10 | 20 | 1600-2.1 | 715 | ✓ | ✓ | — |
| 22SK751 | 750 | ±10 | 460 | 615 | 10 | 20 | 1700-2.1 | 720 | ✓ | ✓ | — |
| 22SK781 | 780 | ±10 | 485 | 640 | 10 | 20 | 1760-2.1 | 725 | ✓ | ✓ | — |
| 22SK821 | 820 | ±10 | 510 | 670 | 10 | 20 | 1800-2.08 | 730 | ✓ | ✓ | — |
22 mm 方形是 SPD 行业通用的标准尺寸，22S 系列广泛用作现有设计的第二来源。认证支持方面，我们为合格的 OEM 项目提供完整数据手册、型式试验与例行试验报告和评估样品，每批出货均可追溯至生产批次，并随附符合性证书。
每个型号都有完整数据手册（电气参数、浪涌额定值、尺寸），可在下方下载 PDF 或索取。样品与设计导入支持：北美——Thomas Dong，Flyboat Electronic LLC；中国——Colin Fei。详见联系页或买家常见问题。
下载：22S 数据手册（PDF）—常规与低残压两个系列的完整参数表，含尺寸与厚度。
有一条边界需要讲明：这些是不带集成热保护的裸 MOV 元件，不能直接替代带热保护的 TMOV 器件。脱离功能属于 SPD 整机设计；当设计需要在器件层面实现脱离时，我们可提供内置脱离器的保护模块——见产品页。
