34S 系列金属氧化物压敏电阻

规格参数

UL 认证 — 档案号 E335803

如何核查：打开 UL Product iQ（productiq.ulprospector.com），搜索档案号 E335803——公开记录中列有全部覆盖型号。我们的 MOV 是 UL 认可元件（Recognized components），用于装入 SPD 等终端产品，并非 “UL Listed” 终端产品。全部系列的认证覆盖见认证页。

已认证的 34S 型号

型号以 34SK 开头，后接三位数字代码。代码表示压敏电压：前两位为有效数字，第三位表示其后跟几个 0——431 = 430 V，122 = 1,200 V。（每个型号的最大持续工作电压是另一个更低的数据手册数值。）

34S 常规参数 — 完整表

列定义：U1mA = 直流 1 mA 时的压敏电压；ΔU1mA = 压敏电压公差；UAC / UDC = 最大持续工作电压；In = 标称放电电流（8/20 µs）；Imax = 最大放电电流（8/20 µs）；UP = In 时的钳位电压，以参考值–比值表示；ETM = 最大能量吸收（2 ms）。认证标记按产品手册参数表转录。

注：34SK781 的 UP 在产品手册中印为 1750-2.3（与 34SK711 相同）——照原样转录。“H” 后缀型号（34SK621H / 34SK681H）为高通流版本（In 25 kA，Imax 60 kA），手册表中无认证标记。

34S 低残压参数

低残压系列，针对 In 下更低的钳位电压优化。列定义同上方常规表。

34S 高能量参数（10/350 µs）

高能量系列，适用于 10/350 µs 冲击工况。所有型号：U1mA 公差 ±10%。产品手册未为本表标注 UL / C-UL / TÜV 标记。

额定值为单只芯片数值；2–3 只并联时 Iimp 可达 12.5 / 15 / 25 kA。

34S 多芯片并联参数

为在同一 34 mm 等级下获得更高的通流与能量等级，34S 芯片还制成多芯片并联结构。手册列出四种结构——不对称与对称并联，各有 D 后缀与 T 后缀型号——标称放电电流最高 60 kA、最大放电电流最高 100 kA（8/20 µs）。列定义与上方常规表相同。

不对称并联结构 — D 后缀型号（In 30 kA、Imax 65 kA）

不对称并联结构 — T 后缀型号（In 50 kA、Imax 80 kA）

对称并联结构 — D 后缀型号（In 40 kA、Imax 80 kA）

对称并联结构 — T 后缀型号（In 60 kA、Imax 100 kA）

以上多芯片并联结构在手册参数表中无 UL、C-UL、TÜV 认证标记。对于尚未获得 UL 认可的产品，我们可以为您的项目申请 UL 认证。

封装形式

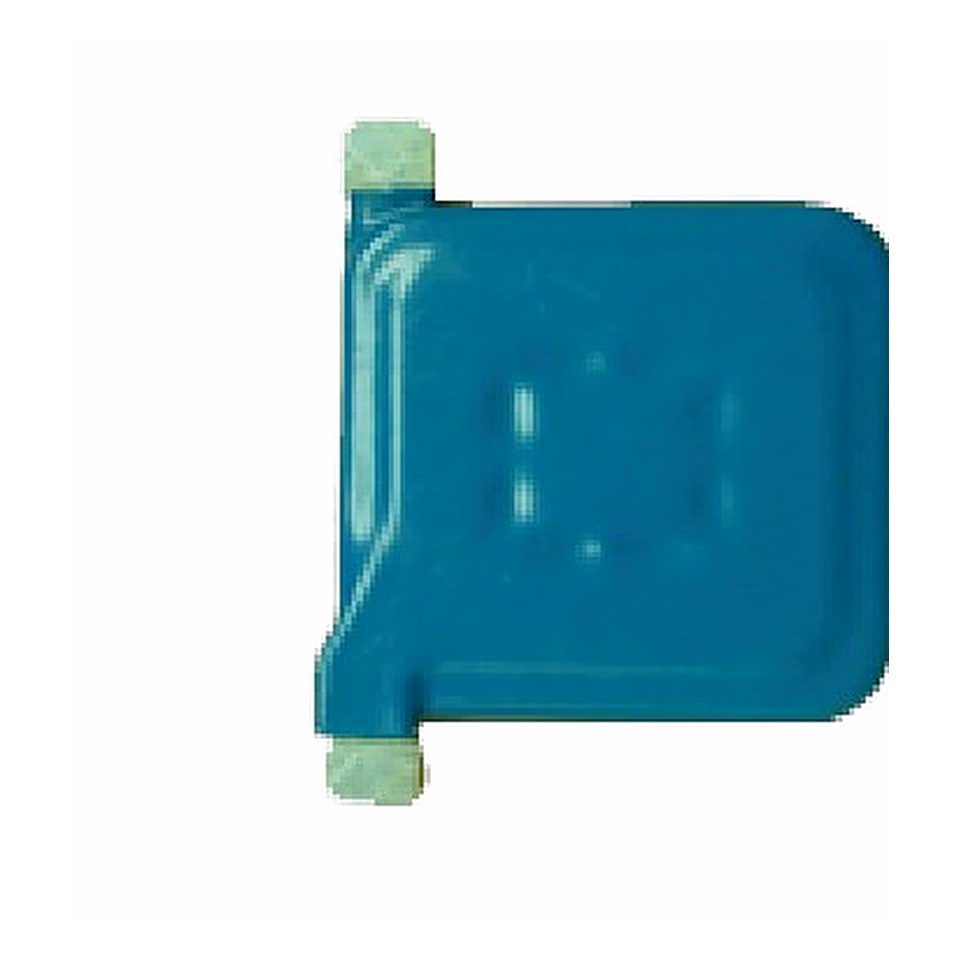

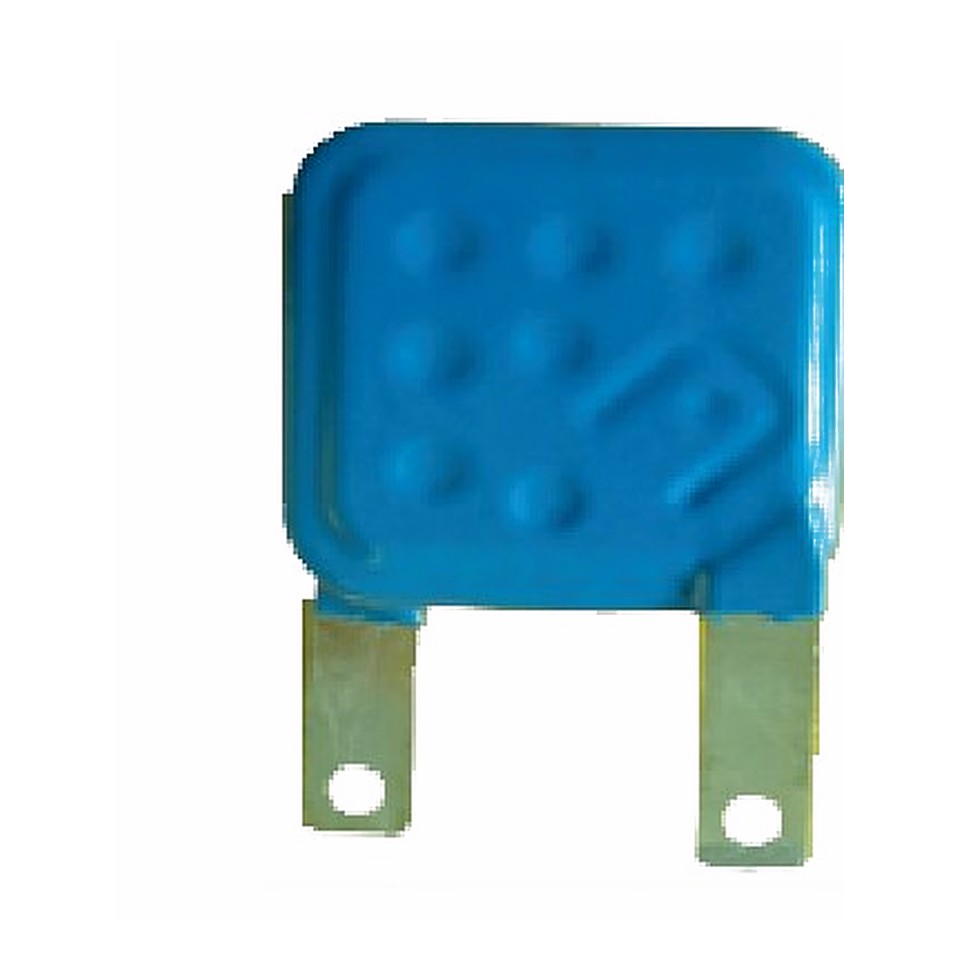

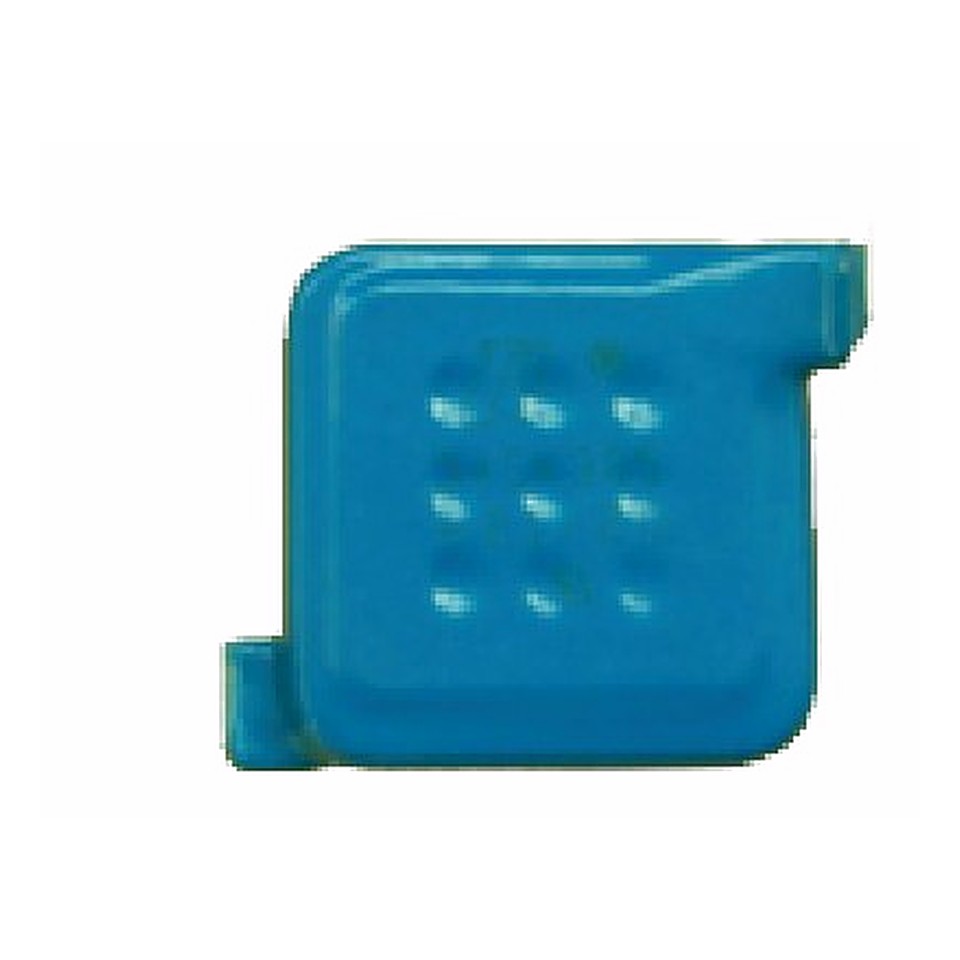

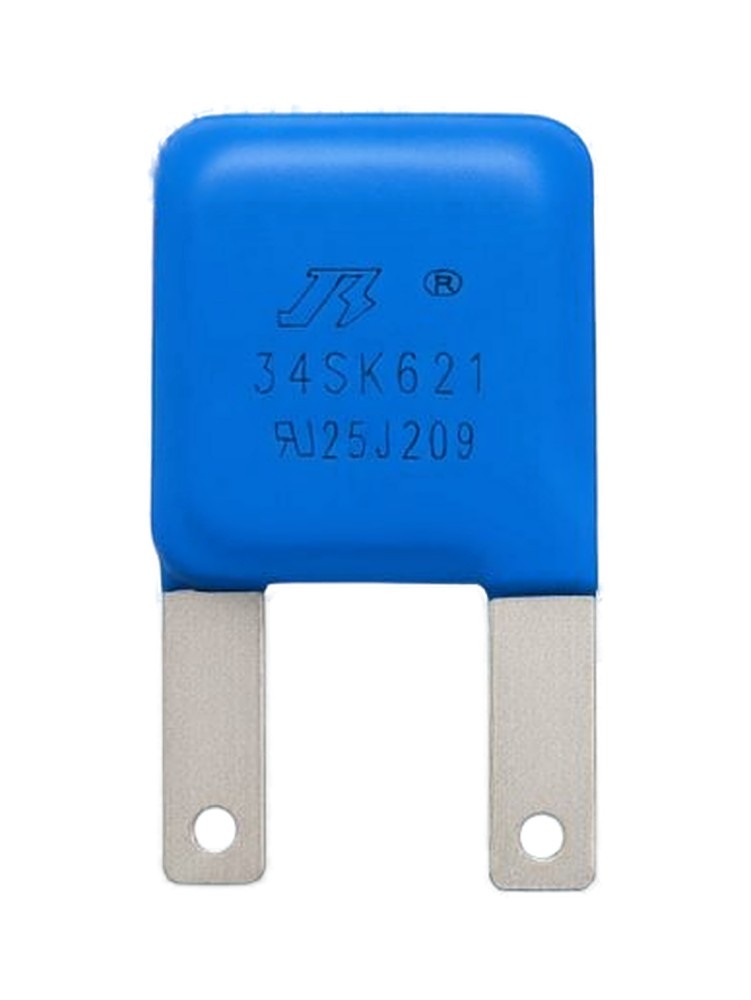

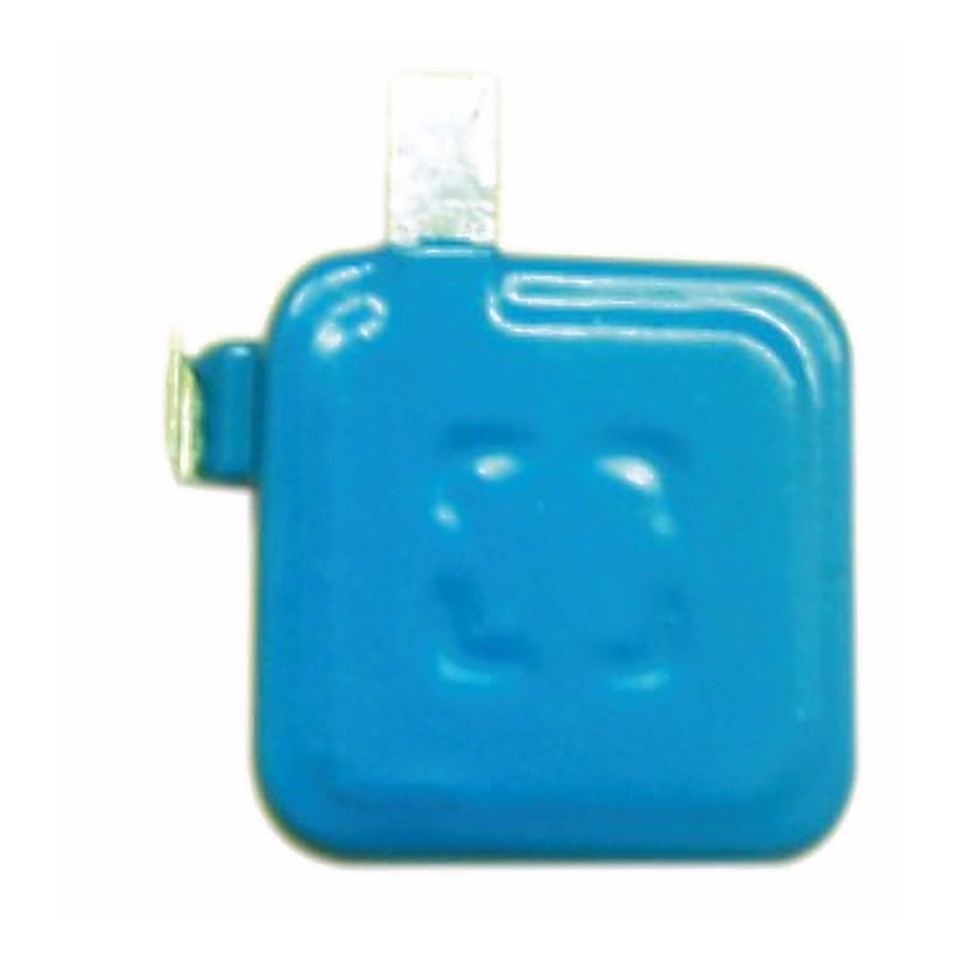

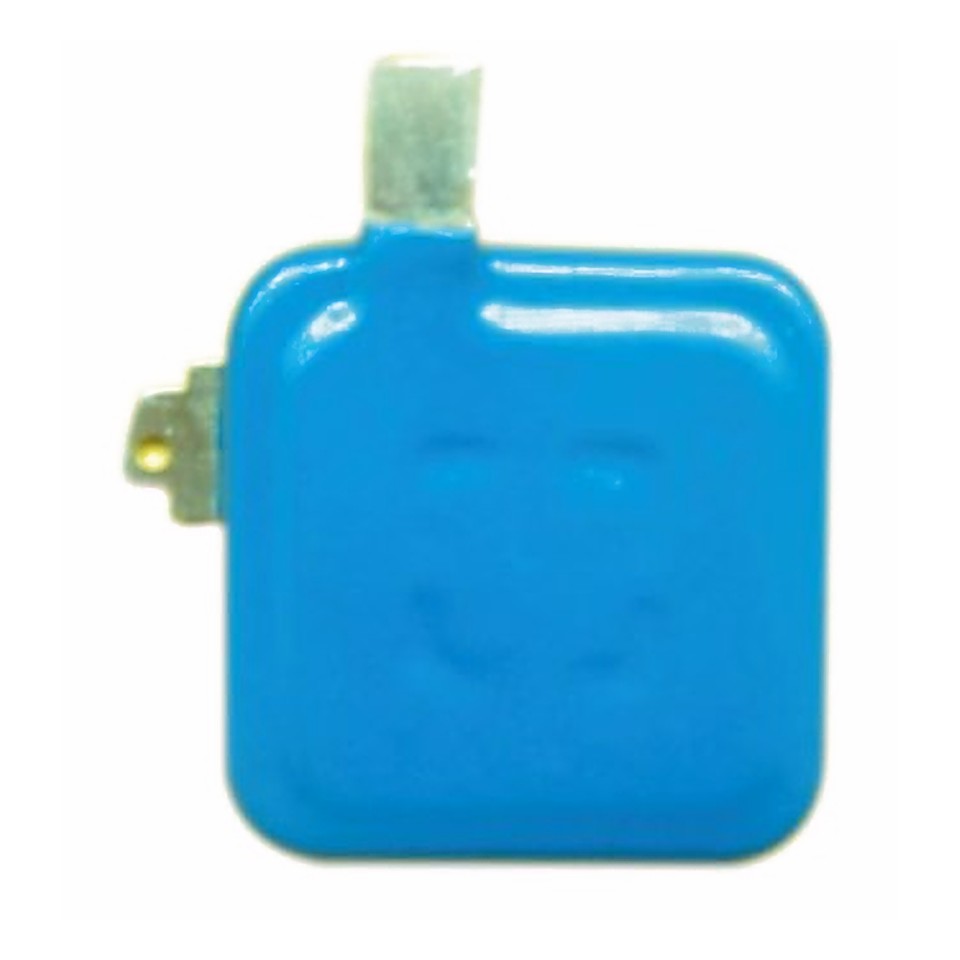

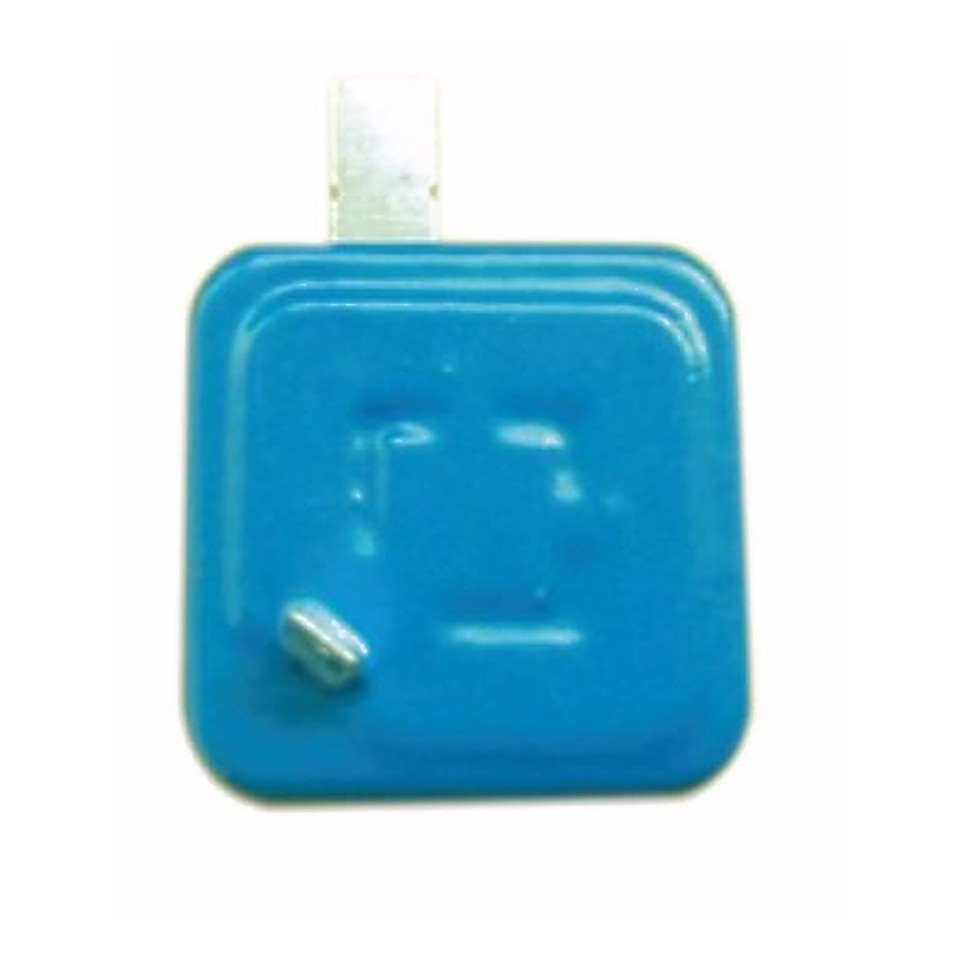

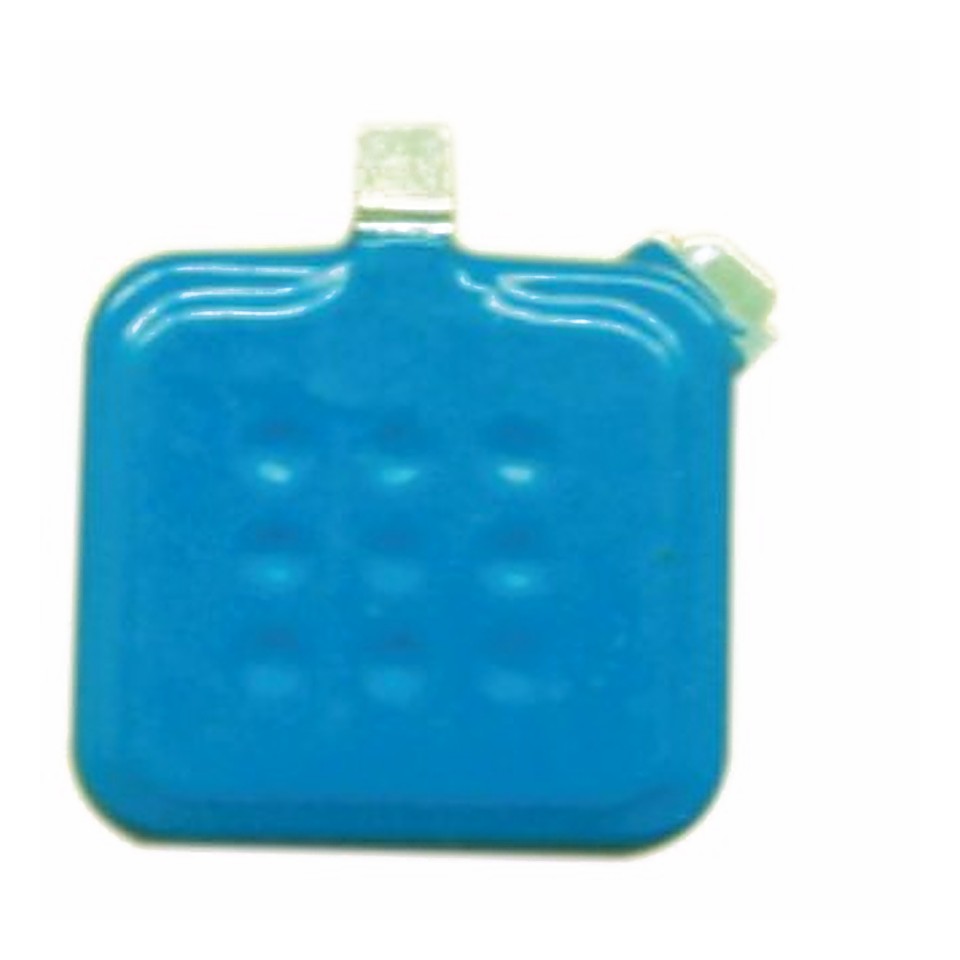

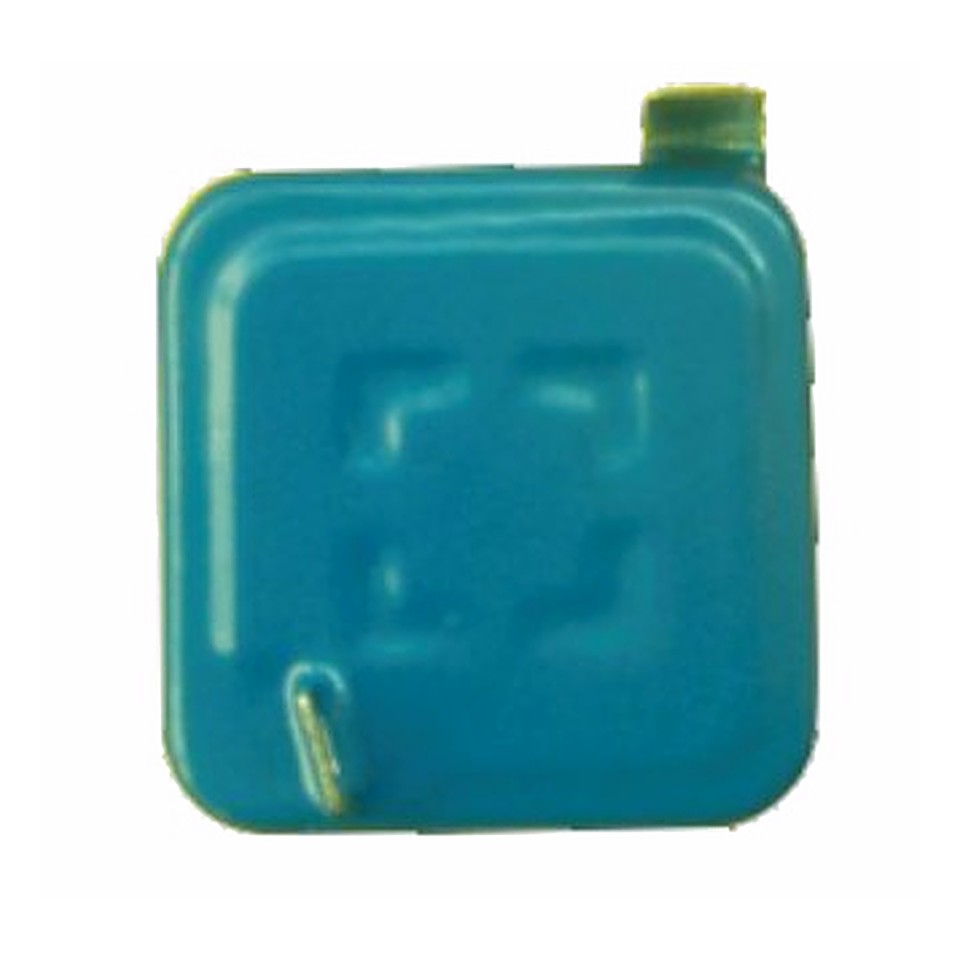

34S 芯片有多种环氧封装形式，端子与安装方式各异——下图为八种标准形式。每种形式的尺寸图可按需提供。

34 mm 压敏电阻第二来源

34S 方形尺寸是 SPD 行业的标准封装，34S 系列被广泛用作现有设计中的第二来源。在认证支持方面，我们为合格的 OEM 项目提供完整数据手册、型式试验与例行试验报告以及评估样品；每批出货均可追溯至生产批次，并随附合格证书（CoC）。

有一条边界需要讲明：34S 是不带集成热保护的裸 MOV 元件，不能直接替代带热保护的 TMOV 器件。脱离功能属于 SPD 整机设计；当设计需要在器件层面实现脱离时，我们可提供内置脱离器的保护模块——见产品页。

数据手册与样品

每个型号都有完整数据手册（电气参数、浪涌额定值、尺寸），见34S 产品页或可索取。样品与设计导入支持：北美——Thomas Dong，Flyboat Electronic LLC；中国——Colin Fei。详见联系页或买家常见问题。
